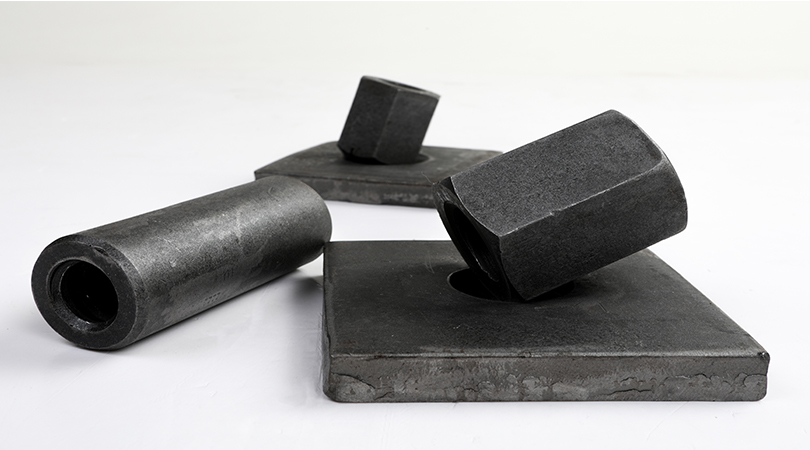

精轧螺纹钢锚具主要由精轧螺母、精轧垫板、螺旋筋、连接器四部分组成,称之为锚具四件套。精轧螺母和精轧垫板是最常用的,精轧螺纹钢连接器用量相比下要少些。精轧螺母和精轧垫板分为平头和锥头。平头:起到固定模板。锥头:起到张拉作用。精轧螺纹钢连接器:是用来连接精轧螺纹钢。螺旋筋:预应力时会用到。
精轧锚具使用方法:

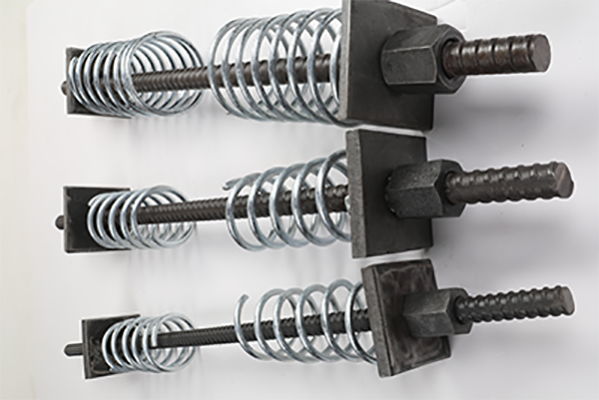

在波纹管与螺旋筋固定好后,就把一个与钢筋配套的垫板拧入有螺旋筋的一端,然后再拧上一个螺母。
精轧锚具具有以下优点:
①结构参数合理,适用于铁路、公路、桥梁等不同的预应力结构件;
②合理设定热处理工艺规范,实现可靠的技术性能;
③采用材料新工艺,获得高而稳定抗拉力强度。
④现场使用方便,安装快速,提高用户的生产效率,降低了其生产成本。
应用领域为:
公路桥梁、铁路桥梁、城市立交、城市轻轨、高层建筑、水利水电大坝、港口码头、岩体护坡锚固、基础加固、隧道矿顶锚顶等。
公称直径 / mm | 级别 | 公称截面积 / mm2 | 理论重量 kg/m |
---|---|---|---|
∮15 | PSB830 | 177 | 1.4 |
∮20 | PSB500 | 314 | 2.47 |
∮25 | PSB500 / 830 / 930 / 1080 | 491 | 4.1 |
∮32 | PSB830 / 930 /1080 | 804 | 6.65 |
∮36 | PSB830 / 930 /1080 | 1080 | 8.41 |
∮40 | PSB830 / 930 /1080 | 1257 | 10.34 |
∮50 | PSB830 / 930 /1080 | 1963 | 16.28 |
机械性能 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
直径 / mm | 截面积 / mm | 米重 kg/m | PSB930 | PSB1080 | ||||||||||
屈服 | 抗拉 | 屈服 | 抗拉 | 屈服 | 抗拉 | |||||||||
Mpa | KN | Mpa | KN | Mpa | KN | Mpa | KN | Mpa | KN | Mpa | KN | |||
15 | 177 | 1.4 | 830 | 147 | 1030 | 182 | 930 | 165 | 1080 | 191 | 1080 | 191 | 1230 | 218 |
20 | 314 | 2.47 | 830 | 261 | 1030 | 323 | 930 | 292 | 1080 | 339 | 1080 | 339 | 1230 | 386 |
25 | 491 | 4.1 | 830 | 408 | 1030 | 506 | 930 | 457 | 1080 | 530 | 1080 | 530 | 1230 | 604 |
32 | 804 | 6.65 | 830 | 667 | 1030 | 828 | 930 | 748 | 1080 | 868 | 1080 | 868 | 1230 | 989 |
36 | 1018 | 8.41 | 830 | 845 | 1030 | 1049 | 930 | 947 | 1080 | 1099 | 1080 | 1099 | 1230 | 1252 |
40 | 1257 | 10.34 | 830 | 1043 | 1030 | 1295 | 930 | 1169 | 1080 | 1358 | 1080 | 1358 | 1230 | 1546 |
50 | 1963 | 16.28 | 830 | 1629 | 1030 | 2022 | 930 | 1826 | 1080 | 2120 | 1080 | 2120 | 1230 | 2414 |
A / % | ≧7 | ≧7 | ≧6 | |||||||||||
Agt / % | ≧3.5 | |||||||||||||
应力松弛性能 1000h | ≤4 | |||||||||||||
弹性模量 / Mpa | 2*105 |
